現在應該經常遇到像這樣的案子,挑高小套房中常見的夾層工程,只是在其中有許多小小眉角

今天要告訴各位客倌們需要注意的承重安全問題!

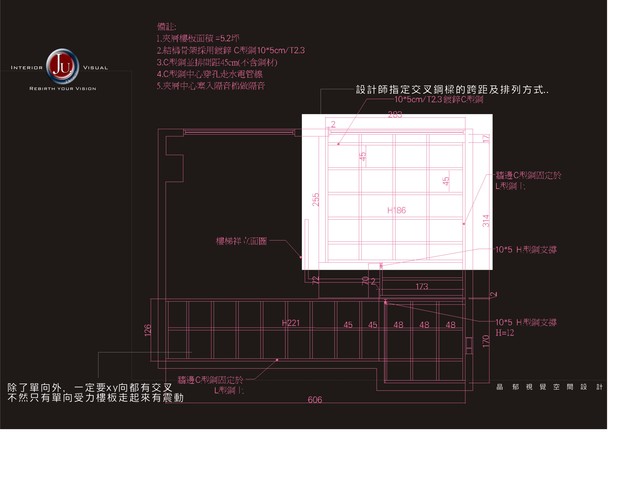

首先~設計師一定會先畫出夾層的大小配置平面~接著就要看下一張~結構平面圖!!

雖然什麼鋼什麼鐵什麼大小的業主或許不了解,但是重點是要注意鐵件是否橫向直向都有交接

不能只有單向的承重,不然將來踩上去的時候整個樓板就會跟著震動喔!

最好是整個成田字型的方格狀,當然,也不是越密越好,因為太密集的鐵件會造成本身自重就是個問題

(也就是鐵格子們本身就過重) 不必要的密集是多餘的,但是基本的田字型交接是必要的喔!


懸空的樓板除了本身要有柱體與地面相接以外,骨架跟原建築結構也一定要相鎖!!

需要從樓下配電盤拉上來的線要先以軟管的方式穿好,盡量避免在c型鋼上穿孔過線,這也是安全考量之一

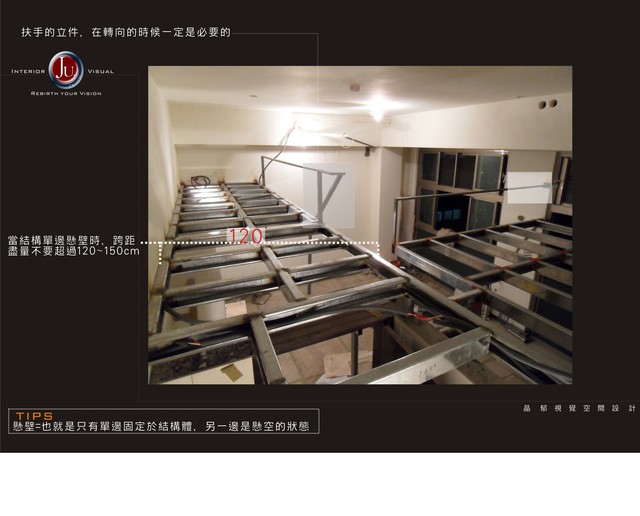

左邊的空橋為了美觀設計師要求不要下柱子,但是懸壁的結構有極限的寬度,

也就是當整段樓板單靠左邊承受力量時,寬度不要超過150cm以上唷~不然就有危險了

看到這邊,客倌們應該了解剛剛所提的田字型交叉鋼件吧!就如圖上這樣~

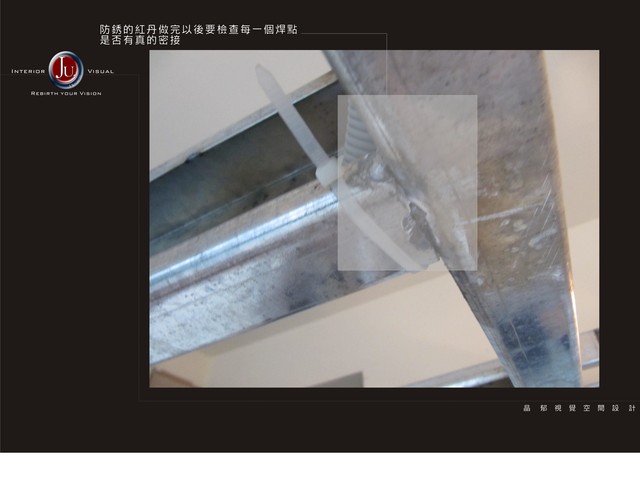

下一個問題是焊點的密接性,當鋼件與鋼件相接時,焊點除了紅丹防銹處理不能少(也就是剛剛照片中一陀陀紅色的)

當紅丹去掉後,要注意看看焊點有沒有將兩支鐵件密接在一起,有時候除掉了多餘的鐵漬後,鐵件與鐵件間的縫隙過大

將來可能會分家.............

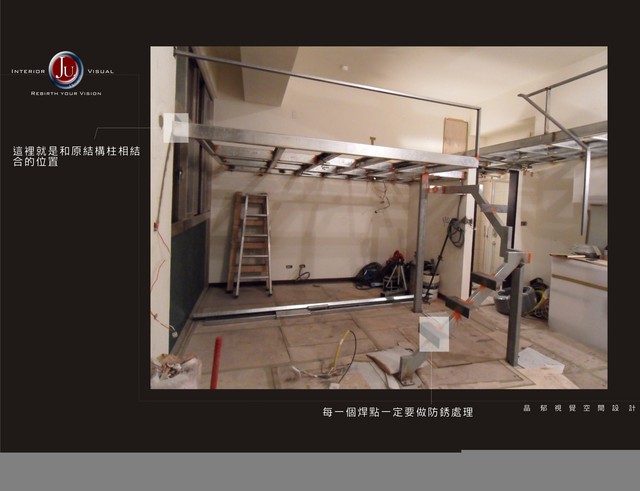

照片上點出的就是紅丹正在施做的那天~左邊就是樓板鐵件與原結構柱子相接處

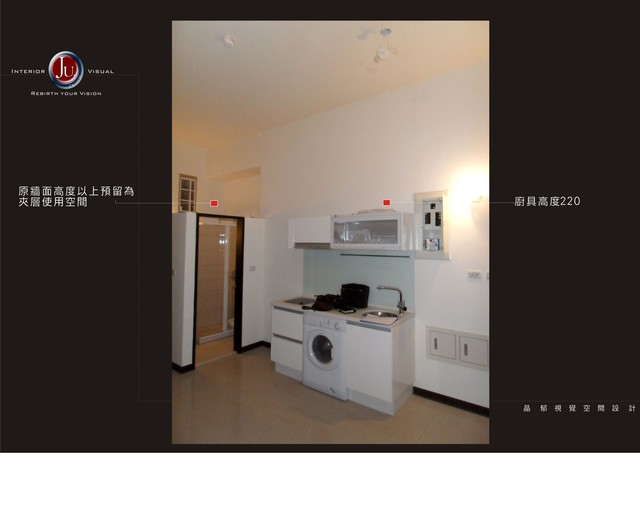

為了不浪費廚具上的閒置高度空間~設計師特別在上面設計空橋以便收納及空間利用

但是為了美觀,在不下柱的情況下就構成了懸壁的結構性

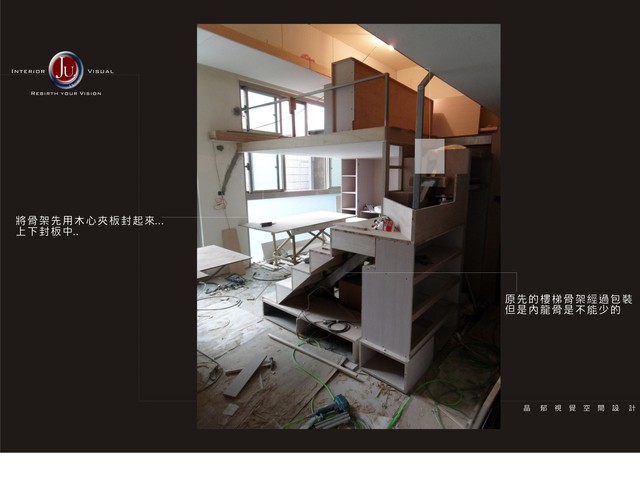

完成了骨架的部份,下一個步驟是將骨架用木心板包起,包裝完成時就看不見骨架囉!!!

不過看不見的地方也是最重要的細節!

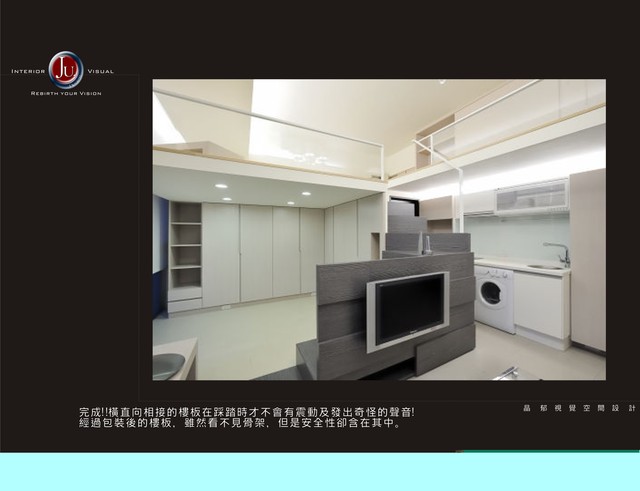

完工照,鐵件骨架的承重性蘊藏著安全上的考量~也關係到日後完工時樓板震動及會有聲音的問題

下次如果業主在施工中有到現場~一定要多多注意以上所講的細節喔!!
